Yüksek saflıkta gaz boru hattı sistemleri, yarı iletken üretimi, ilaç, biyoteknoloji, havacılık ve özel kimyasal işleme dahil olmak üzere birçok ileri endüstrinin görünmez omurgasıdır. Bu ortamlarda, en küçük kirletici parçacık veya yüzey kusuru bile ciddi operasyonel arızalara, ürün kusurlarına veya güvenlik risklerine yol açabilir.
Bu son derece katı gereklilikler nedeniyle boru hattı imalatının her aşamasının ultra temiz standartları karşılaması gerekir. Tüm bu aşamalar arasında boru kesimi en kritik aşamalardan biridir. Kötü kesilmiş bir boru ucu çapaklara, oksidasyona, mikro kirlenmeye veya tüm sistemi tehlikeye atacak boyutsal yanlışlıklara neden olabilir.
Bu nedenle yörüngesel kesme makineleri yüksek saflıkta gaz boru hattı imalatında temel teknoloji haline gelmiştir. Ultra temiz boru sistemlerinin zorlu gereksinimlerini karşılayan hassas, temiz ve tekrarlanabilir kesme performansı sağlarlar.
Bu makale, yüksek saflıkta gaz boru hattı sistemlerinde yörüngesel kesme makinelerinin rolünü, çalışma prensiplerini, teknik avantajlarını, endüstri uygulamalarını ve modern ultra temiz altyapı için neden gerekli olduklarını araştırıyor.
Yüksek saflıkta gaz boru hattı sistemleri, gazları kirlenmeye yol açmadan taşımak için tasarlanmış özel ağlardır. Bu gazlar şunları içerebilir:
Ultra yüksek saflıkta nitrojen (N₂)
Argon (Ar)
Oksijen (O₂)
Hidrojen (H₂)
Yarı iletken imalatında kullanılan özel proses gazları
Bu boru hatları aşağıdaki alanlarda yaygın olarak kullanılmaktadır:
Yarı iletken fabrikalar (wafer üretimi)
Farmasötik temiz odalar
Biyoteknoloji üretim tesisleri
Laboratuvar gaz dağıtım sistemleri
Havacılık test ortamları
Bu sistemlerin temel gereksinimi basit ama son derece katıdır:
Gazın kaynaktan kullanım noktasına kadar kimyasal ve fiziksel olarak saf kalması gerekir.
Mikroskobik kirlenme bile aşağıdakilere yol açabilir:
Yarı iletken çip kusurları
Kimyasal reaksiyon kararsızlığı
Tıbbi üretim hataları
Ekipman korozyonu
Güvenlik tehlikeleri
Bu nedenle boru hattının her bileşeni, boru kesimi de dahil olmak üzere sıkı temizlik kontrolü altında üretilmelidir.
Boru kesme genellikle hafife alınır ancak yüksek saflıktaki uygulamalarda en hassas üretim adımlarından biridir.
Geleneksel kesme yöntemleri çeşitli sorunlara neden olabilir:
Borunun içindeki veya dışındaki metal çapaklar:
Gaz akışına girin
Aşağı akışta kirlenmeye neden olun
Orbital kaynağa müdahale
Parçacıkları ve nemi yakalayın
Ultra temiz sistemlerde mikroskobik çapaklar bile kabul edilemez.
Aşındırıcı veya termal kesme gibi yüksek sıcaklıkta kesme yöntemleri şunları yaratabilir:
Oksitlenmiş boru kenarları
Solma
Değiştirilen malzeme özellikleri
Bu değişiklikler korozyon direncini azaltır ve kirlenme riskini artırır.
Tutarsız kesim şunlara yol açabilir:
Kötü kaynak hizalaması
Boru bağlantılarındaki boşluklar
Artan sızıntı riski
Yüksek saflıkta sistemler son derece sıkı toleranslar gerektirir.
Uygun olmayan kesme aletleri şunlara neden olabilir:
Metal parçacıklar
Toz ve döküntü
Yüzey mikro parçaları
Bu kirletici maddeler yarı iletken ve farmasötik ortamlarda son derece tehlikelidir.

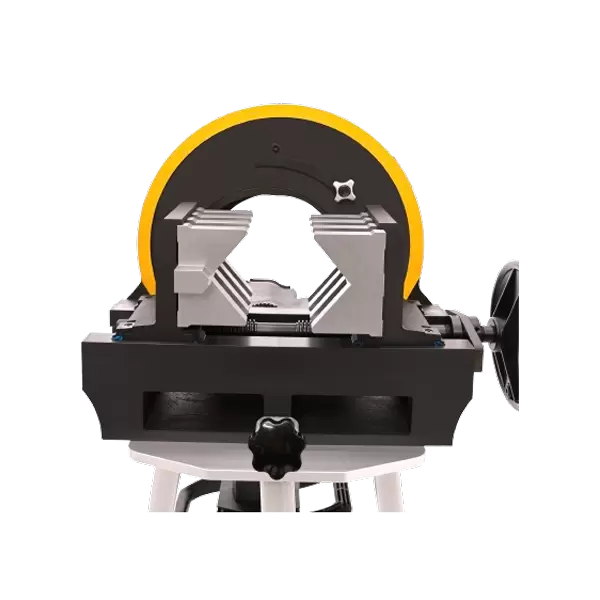

Orbital kesme makineleri, kesme kafasının sabit bir boru etrafında döndürülmesiyle çalışan hassas boru kesme sistemleridir.
Boruyu döndürmek yerine (ki bu kararsızlığa neden olabilir), makine:
Boruyu sıkıca yerinde tutar
Kesici takımı kendi etrafında 360° döndürür
Kontrollü besleme basıncı uygular
Düzgün, temiz bir kesim üretir
Bu tasarım yüksek saflıktaki uygulamalar için idealdir çünkü şunları sağlar:
Stabil kesme koşulları
Minimum kirlenme riski
Yüksek boyutsal doğruluk
Çapaksız boru uçları
Orbital kesme makineleri, ultra temiz boru hattı sistemlerinin katı gereksinimlerini karşılamak üzere özel olarak tasarlanmıştır.
Orbital kesme makinalarının en önemli avantajlarından biri çapaksız boru uçları üretebilmeleridir.
Bu şu şekilde sağlanır:
Kontrollü dönme kesme hareketi
Hassas bıçak bağlantısı
Kararlı ilerleme hızı kontrolü
Düşük titreşimli çalışma
Çapaksız kesme şunları sağlar:
Gaz sistemine gevşek metal parçacıkları girmez
Kaynak yüzeylerini temizleyin
Aşağı yönlü kirlenme riskinin azalması
Yarı iletken ve ilaç endüstrilerinde bu özellik esastır.
Birçok yörüngesel kesme makinesi soğuk kesme işlemi kullanır; bu şu anlama gelir:
Aşırı ısı üretilmez
Termal deformasyon meydana gelmez
Oksidasyon tabakası oluşmaz
Bu son derece önemlidir çünkü oksidasyon şunları yapabilir:
Parçacıkları gaz akışına bırakın
Korozyon direncini azaltın
Kaynak kalitesini etkiler
Soğuk kesme, borunun orijinal metalurjik özelliklerini korumasını sağlar.
Yüksek saflıkta gaz sistemleri, kesme sonrasında büyük ölçüde yörünge kaynağına dayanır. Bu nedenle boru uçlarının mükemmel şekilde hazırlanması gerekir.
Orbital kesme makineleri şunları sağlar:
Kare (90°) kesimler
Minimum tolerans sapması
Pürüzsüz uç yüzeyler
Tutarlı boru geometrisi
Bu şunları sağlar:
Daha güçlü yörünge kaynakları
Azaltılmış kaynak hataları
Geliştirilmiş sistem güvenilirliği
Yüksek saflıkta sistemlerde boru hizalaması kritik öneme sahiptir.
Orbital kesme makinelerinde aşağıdaki özelliklere sahip kendinden merkezlemeli kelepçeler kullanılır:
Boruyu eşit tutun
Deformasyonu önleyin
Eksenel hizalamayı koruyun
Bu şunları sağlar:
Oval boru ucu yok
Kaynak sırasında yanlış hizalama yok
Düzgün kesme basıncı dağılımı
Aşındırıcı kesme aletlerinin aksine, yörüngesel kesme makineleri minimum düzeyde kalıntı üretir.
Bunun nedeni:
Hiçbir taşlama işlemi söz konusu değildir
Kesim kontrollü ve temizdir
Metal çıkarma yıkıcı olmaktan ziyade hassastır
Bu, temiz oda ortamlarındaki kirlenme riskini önemli ölçüde azaltır.
Yüksek saflıkta sistemler, uzun boru hattı ağlarında tutarlılık gerektirir.
Orbital kesme makineleri şunları sağlar:
Her seferinde aynı kesimler
İstikrarlı üretim kalitesi
Azaltılmış operatör bağımlılığı
Bu, büyük ölçekli yarı iletken fabrikalar ve endüstriyel gaz dağıtım sistemleri için gereklidir.
Yarı iletken fabrikalar aşağıdaki gibi işlemler için ultra temiz gaz dağıtım sistemleri gerektirir:
Fotolitografi
Gravür
Biriktirme
Orbital kesme makineleri, hatasız talaş üretimini destekleyerek kirlenmeden boru hazırlığı sağlar.
İlaç üretimi steril gaz ve sıvı sistemleri gerektirir.
Orbital kesme makineleri şunları sağlamaya yardımcı olur:
Hijyenik boru hattı inşaatı
GMP standartlarına uygunluk
Kontaminasyonsuz işleme ortamları
Biyoteknoloji sistemleri aşağıdakiler için steril gaz ortamlarına dayanır:
Hücre kültürü süreçleri
Fermantasyon sistemleri
Laboratuvar araştırması
Biyolojik bütünlüğü korumak için temiz boru kesimi şarttır.
Havacılık ve uzay testleri ve tahrik sistemleri, oksijen ve nitrojen gibi yüksek saflıkta gazlar kullanır.
Orbital kesme makineleri şunları sağlar:
Sızdırmaz boru hattı bağlantıları
Yüksek yapısal güvenilirlik
Hassas montaj
Araştırma laboratuvarları esnek ve ultra temiz gaz dağıtım ağlarına ihtiyaç duyar.
Yörüngesel kesme, güvenli ve kirlenmeden gaz taşınmasını sağlar.
Yüksek saflıkta gaz sistemleri için yörüngesel kesme makinelerini seçerken çeşitli özellikler kritik öneme sahiptir:
Makinelerin şunları yapması gerekir:
304 paslanmaz çelik
316L paslanmaz çelik
Özel alaşımlar
Hassas besleme kontrolü şunları sağlar:
Pürüzsüz kesme yüzeyleri
Minimum malzeme gerilimi
Bazı makineler aşağıdakiler için tasarlanmıştır:
Düşük parçacık emisyonu
Temiz oda operasyon standartları
Taşınabilir yörüngesel kesme makineleri şunları sağlar:
Yerinde kurulum
Saha boru hattı inşaatı
Bakım işlemleri
Kesim kalitesi kaynak kalitesini doğrudan etkiler, bu nedenle entegrasyon aşağıdakiler için önemlidir:
Otomatik boru hattı sistemleri
Yüksek hassasiyetli üretim hatları
| Özellik | Orbital Kesim Makinaları | Geleneksel Kesim |
|---|---|---|
| Çapak Oluşumu | Asgari | Yüksek |
| Parçacık Üretimi | Çok Düşük | Yüksek |
| Oksidasyon Riski | Yok (soğuk kesim) | Yüksek |
| Boyutsal Doğruluk | Harika | Tutarsız |
| Kaynak Hazırlama Kalitesi | Kaynak için hazır | Yeniden çalışma gerektirir |
| Temiz Oda Uygunluğu | Evet | HAYIR |
Bu karşılaştırma, yüksek saflık gerektiren endüstrilerde yörüngesel kesme makinelerinin neden tercih edildiğini açıkça açıklamaktadır.
Endüstriler daha yüksek saflık standartlarına doğru ilerledikçe yörüngesel kesme teknolojisi de gelişmeye devam ediyor.
Temel eğilimler şunları içerir:
Tam otomatik kesme + kaynak sistemleri
Yapay zeka tabanlı kesme parametresi optimizasyonu
Akıllı kirlilik izleme
Dijital fabrika sistemleriyle entegrasyon
Gelişmiş düşük parçacık emisyonlu tasarımlar
Bu yenilikler, ultra temiz boru hattı inşasında güvenilirliği daha da artıracak.
Yüksek saflıkta gaz boru hattı sistemleri, imalatın her aşamasında aşırı hassasiyet, temizlik ve güvenilirlik gerektirir. Boru kesimi, çoğu zaman göz ardı edilse de, sistem bütünlüğünün sağlanmasında kritik bir rol oynar.
Orbital kesme makineleri aşağıdakileri sunarak üstün bir çözüm sunar:
Çapaksız boru kesimi
Oksidasyon olmadan soğuk kesim
Yüksek boyutsal doğruluk
Düşük parçacık üretimi
Mükemmel kaynak hazırlığı
Gelişmiş mekanik tasarımları ve hassas kontrol sistemleri sayesinde yörüngesel kesme makineleri, yarı iletken, farmasötik, biyoteknoloji, havacılık ve laboratuvar gaz boru hattı yapımında önemli bir araç haline geldi.
Endüstri standartları yükselmeye devam ettikçe yörüngesel kesme makineleri güvenli, verimli ve ultra temiz gaz dağıtım sistemleri oluşturmak için temel teknoloji olmaya devam edecek.
